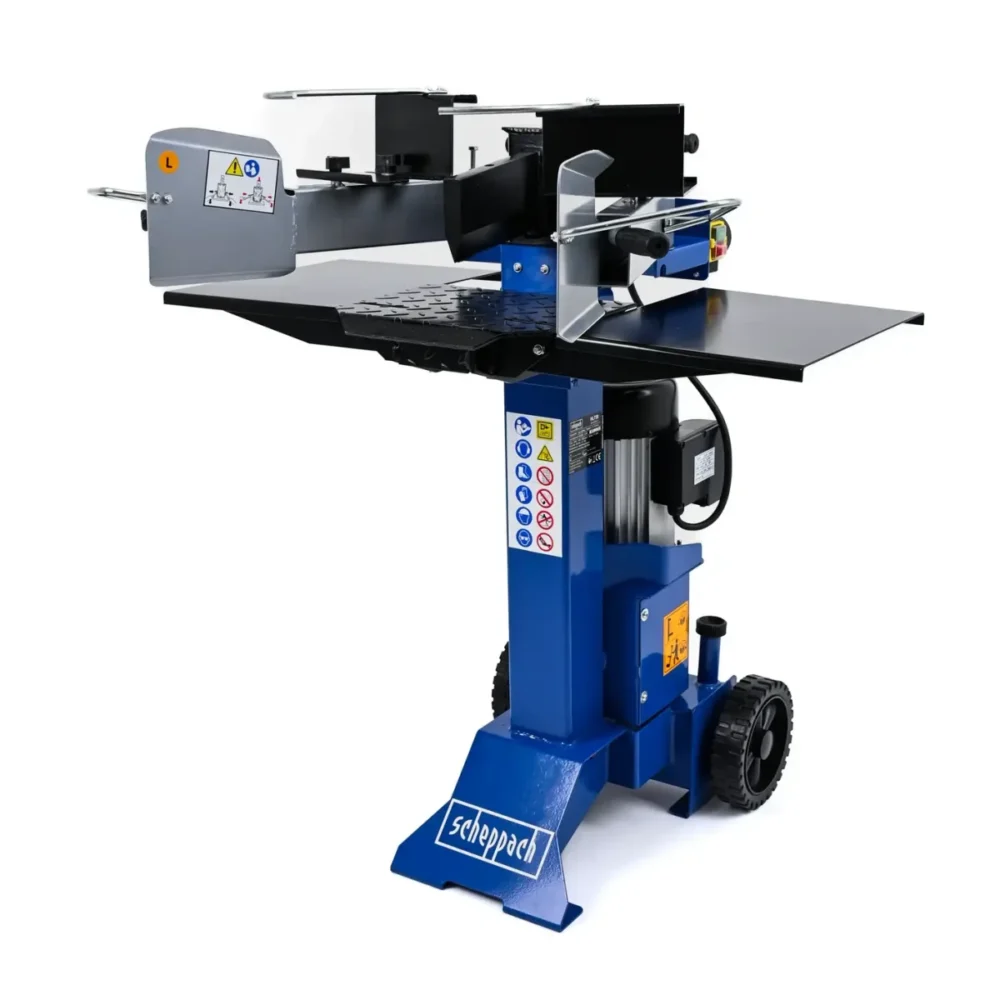

Дровокол вертикальний Scheppach HL730 (230 В)

Дровокол вертикальний Scheppach HL730 (230 В) — однофазне виконання популярного гідравлічного колуна зусиллям 7 тонн, розраховане на підключення до звичайної побутової мережі 230 В / 50 Гц. Це ключова відмінність версії від трифазного варіанта тієї ж моделі: тут не потрібен ввід 400 В, а отже, машину можна запустити на дачі, у приватному дворі чи в гаражі без залучення електрика й переобладнання щитка. Споживана потужність асинхронного однофазного двигуна становить 3000 Вт за номінального струму 13 А та частоти обертання 2800 об/хв.

Робочий орган рухається згори вниз по вертикальній колоні, а колода встановлюється торцем на стіл. Для заготівлі дров у побутових обсягах вертикальна схема зручніша за горизонтальну: важку цурку не потрібно піднімати й укладати набік — її достатньо перекотити й поставити. Зусилля 7 тонн упевнено бере не лише вербу, тополю чи сосну, а й тверді породи — бук, дуб, граб, акацію, зокрема з сучками.

Гідравліка працює під тиском 25,2 МПа. Циліндр діаметром 60 мм має хід 495 мм; швидкість робочого ходу — 36 мм/с, зворотного — 165 мм/с. Насос подає 1,8 мл за оберт. Практичний сенс цих цифр простий: цикл складається з повільного силового ходу та швидкого повернення, і саме прискорений зворотний хід тримає загальну продуктивність на прийнятному рівні. Регульована штанга обмеження ходу дозволяє скоротити переміщення клина під довжину конкретної партії полін — за кількасот циклів заощаджені секунди перетворюються на десятки хвилин.

Геометрія робочої зони: максимальний діаметр деревини — 300 мм, мінімальний — 10 мм, гранична довжина заготовки — 550 мм. Стіл висотою 800 мм є знімним, має фіксатор положення й доповнений опорними полицями з обох боків. Мінімальна відстань між клином і столом становить 55 мм. З обох боків передбачено вловлювачі, які утримують розколоті половинки замість того, щоб дозволяти їм падати на землю — деталь, яку відчуваєш після першого ж кубометра.

Клин має висоту 100 мм, довжину 175 мм, товщину 25 мм і кут загострення 5°. Рама зварена зі сталі, жорстка на скручування, із порошковим фарбуванням. Керування дворучне: обидва важелі на висоті 920 мм мають бути задіяні одночасно, тож руки оператора не можуть опинитися під клином під час робочого ходу. Важелі оснащені захистом рук.

Двигун має клас захисту IP 54 і клас нагрівостійкості ізоляції B (гранична температура 130 °C), а також тепловий захист від перевантаження. Довжина кабелю живлення — 5 м. Для однофазної версії критично важлива якість подовжувача: він має бути трижильним, до 20 м — перерізом не менше 1,5 мм², від 20 до 40 м — не менше 2,5 мм². Задовгий або затонкий кабель призводить до просідання напруги, через що двигун може мимоволі змінювати напрямок обертання й колона перестає рухатися. Лінію рекомендовано захистити автоматом 16 А, бажано з характеристикою C, оскільки пусковий струм однофазного асинхронного двигуна суттєво перевищує номінальні 13 А.

Об’єм гідравлічної оливи — 3,5 л, рекомендований тип — HLP 32 (в’язкість 32 за ISO 6743/4). Машина надходить уже заправленою, проте перевірити рівень перед першим пуском обов’язково. Для вертикальних колунів методика така: колону втягнути, клин опустити донизу, машину поставити на рівну поверхню, вийняти щуп із вентиляційним гвинтом, протерти безворсовою серветкою, вставити назад без закручування й зняти показник — рівень має бути між позначками мінімуму й максимуму. Робота з недостатнім рівнем швидко руйнує насос. Колону слід змащувати машинним мастилом класу ISO 6743-9 перед введенням в експлуатацію та далі щонайпізніше кожні 5 мотогодин, оптимально — кожні 2. Аерозольні мастила для цієї задачі не підходять.

Транспортування забезпечують колеса діаметром 200 мм і шириною 50 мм на одній осі з колією 325 мм, виготовлені з PVC у поєднанні з поліпропіленом. Габарити машини: висота 1500 мм, довжина 850 мм, ширина 915 мм; за опущеного циліндра висота зменшується до 1050 мм. Маса нетто становить 98,8 кг, брутто — 104,6 кг: однофазне виконання приблизно на чотири кілограми важче за трифазне через масивніший двигун із пусковим конденсатором.

Рівень звукової потужності Lw(A) дорівнює 97,4 дБ, звукового тиску на робочому місці Lp(A) — 89,8 дБ за похибки KwA 3 дБ. Захист органів слуху обов’язковий, як і рукавиці, захисні окуляри та взуття з посиленим носком.

Гарантія 12 місяців

Особливості

• Живлення від побутової однофазної мережі 230 В / 50 Гц — трифазний ввід не потрібен
• Зусилля розколювання — 7 тонн
• Двигун 3000 Вт, 2800 об/хв, номінальний струм 13 А, IP 54
• Тепловий захист двигуна від перевантаження
• Гідравлічний тиск 25,2 МПа, циліндр Ø60 мм із ходом 495 мм
• Швидкість робочого ходу 36 мм/с, зворотного — 165 мм/с
• Деревина діаметром від 10 до 300 мм, довжиною до 550 мм
• Придатний для твердих і м’яких порід
• Дворучне керування із захистом рук
• Знімний стіл висотою 800 мм із фіксатором положення
• Опорні полиці та вловлювачі розколотої деревини з обох боків
• Регульована штанга обмеження ходу клина
• Жорстка на скручування сталева рама з порошковим покриттям
• Транспортні колеса Ø200 мм
• Кабель живлення завдовжки 5 м
• Гідравлічна олива HLP 32 об’ємом 3,5 л, залита виробником
• Зливна пробка бака та щуп із позначками рівня

Комплектація

• Дровокол Scheppach HL730 — 1 шт.
• Важелі керування — 2 шт.
• Регульовані притискні лапи — 1 компл.
• Додаткові кронштейни кріплення — 1 компл.
• Транспортні колеса — 1 компл.
• Стіл із бічними опорними полицями — 1 компл.
• Інструкція з експлуатації — 1 шт.
