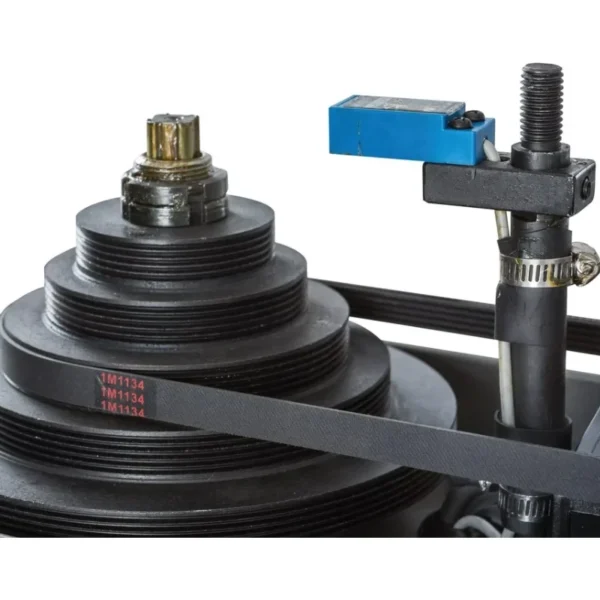

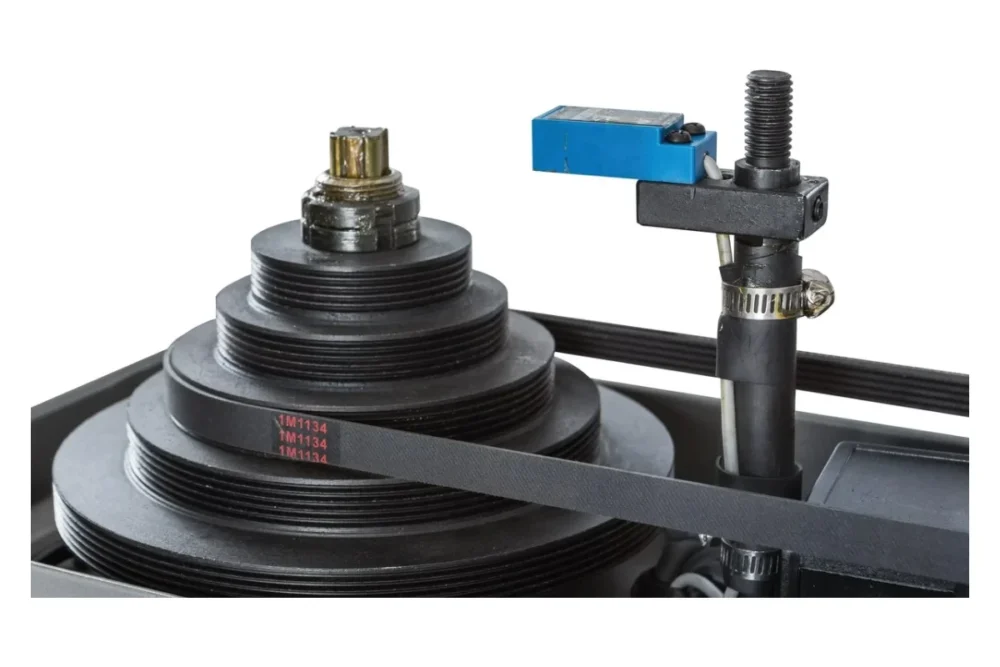

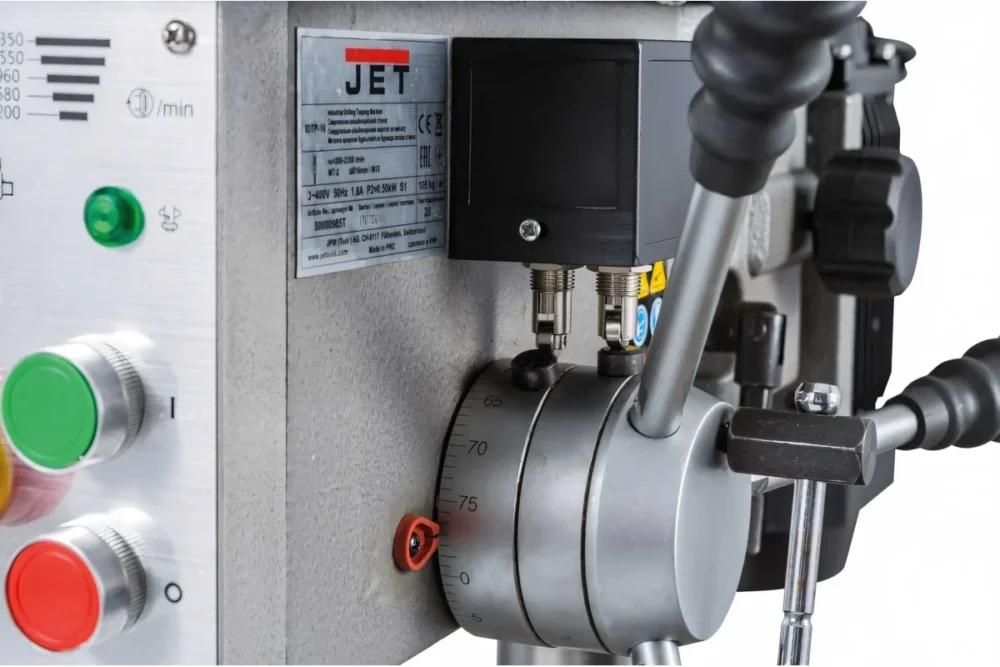

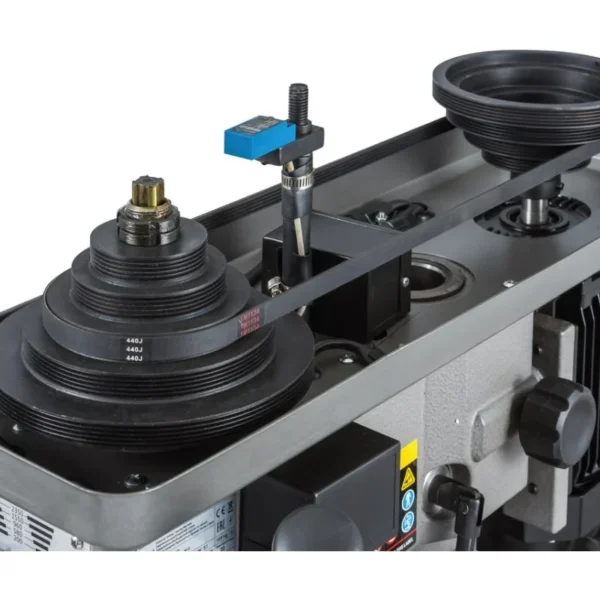

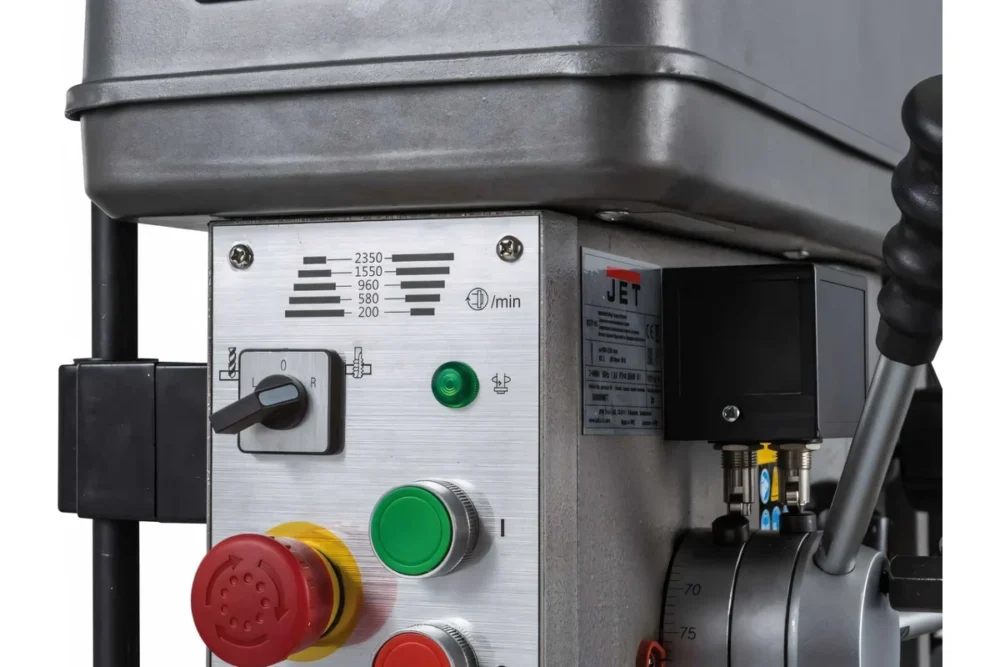

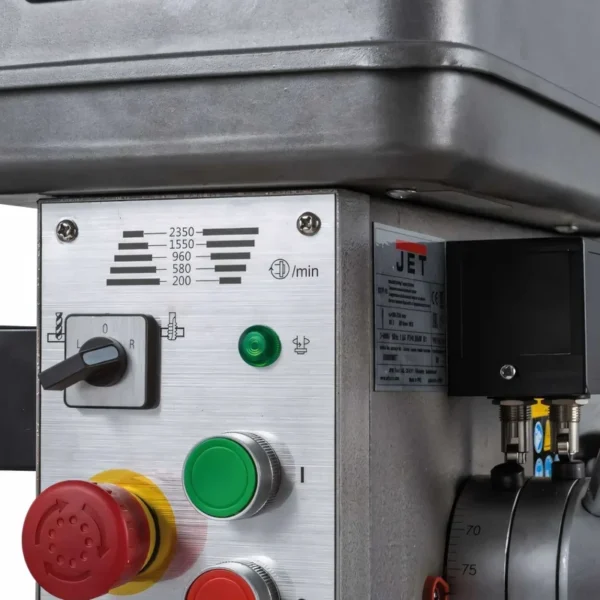

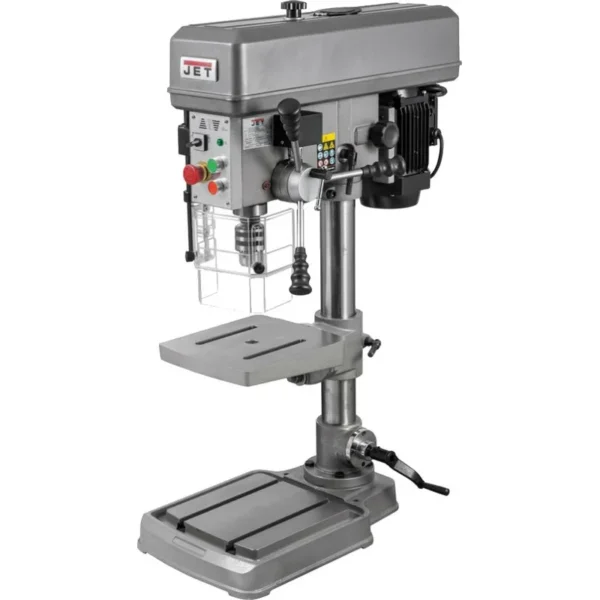

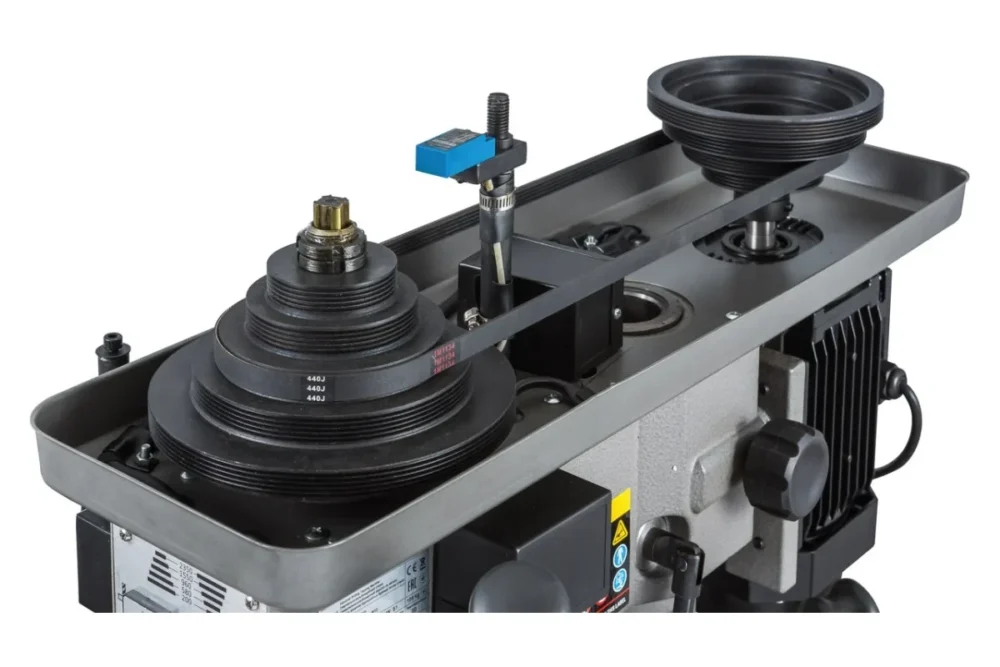

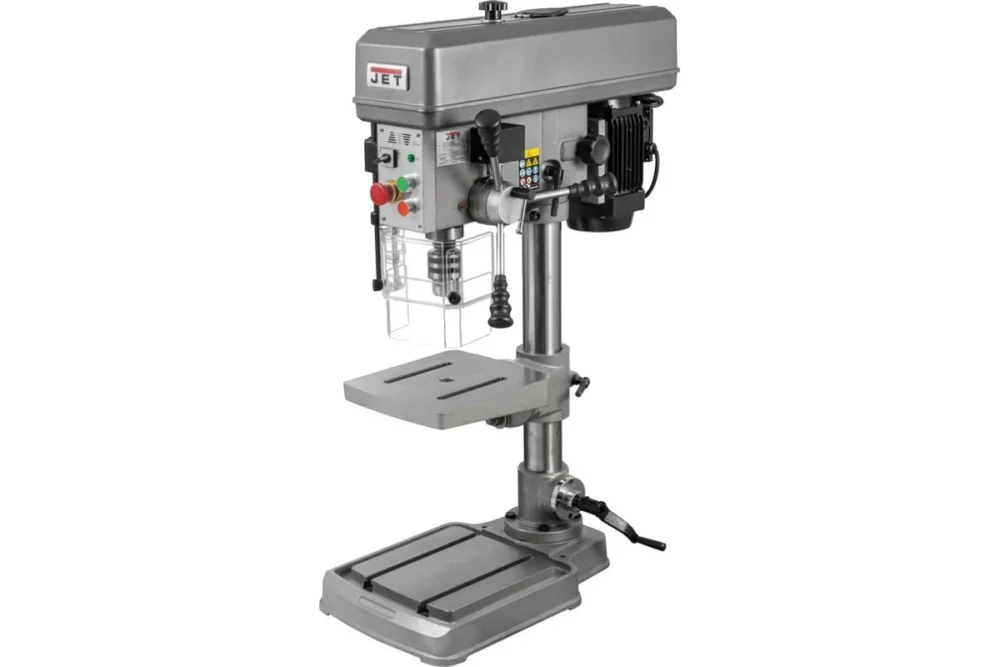

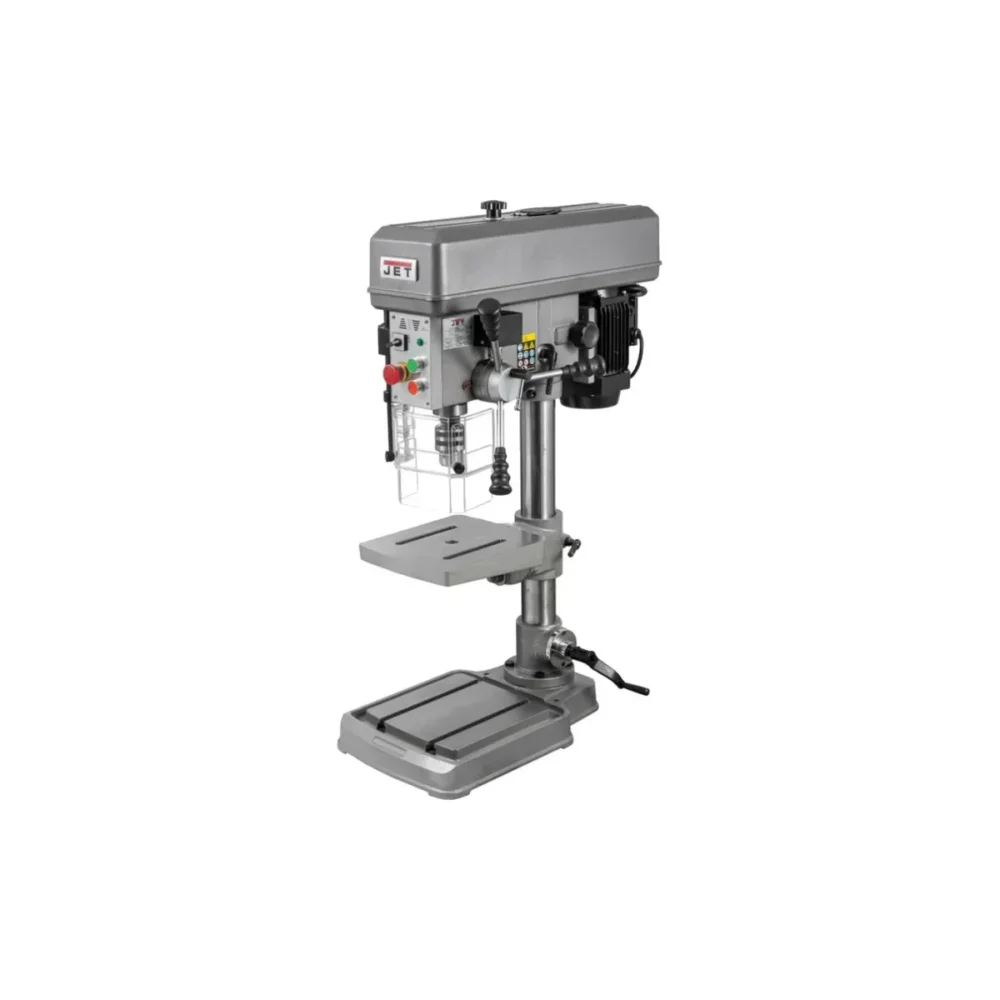

Настільний свердлильно-різонарізний верстат JET IDTP-16 верстат із можливістю нарізати різь. Цей верстат виробляється в Китаї, що дає змогу знизити вартість виготовлення, а це безпосередньо впливає на ціну верстата в Росії. Верстат обладнаний потужним двигуном 500 Вт і здатний у режимі довгих навантажень нарізати різь до М12. На верстаті встановлений асинхронний двигун, на який встановлений шків із 5 струмками, перекидаючи ремінь на струмках шківа, ви змінюєте швидкість від 200 до 2350 обертів на хвилину. Це рішення в тандемі з легкою натяжкою двигуна та надійною фіксацією дає змогу зберегти та передати гарний момент на шпинделі. Основа верстата відлита із сірого чавуну, верстат встановлюється на верстат або стіл, підстілля й фіксується болтами. Надійна фіксація дає змогу зменшити вібрації. В основу вставляється товстостінна труба, на яку безпосередньо кріпиться голова свердлильного верстата. У керуванні верстат досить простий. Все керування розташоване на лицьовій частині верстата, є два режими, різенарізання та свердління. У режимі свердління верстат застосовується як класичний свердлильний верстат отвору до 16 мм. У режимі нарізування різі, верстат автоматично змінює напрямок обертання шпинделя у разі досягнення заданої глибини. Глибокину задає оператор, виставляється вона за допомогою повороту ноніуса зі шкалою до потрібної глибини. Після досягнення потрібної глибини ноніус фіксується і у разі досягнення заданої глибини спрацьовує кінцевик і вмикає зворотне обертання шпинделя. Це рішення відоме та перевірене не одним десятком років і дає змогу в режимі високих навантажень нарізати різь у заготівках. Заготівка встановлюється на стіл, виготовлений він так само із сірого чавуну, стіл має можливість повороту та регулювання за висотою. Верстат постачається з патроном і дорном на конус шпинделя МК-2.
Особливості:
- Свердління отворів у сталі до 16 мм, у чавуні — до 18 мм
- Нарізування метричної різі до М12
- Комбінований режим роботи: свердління й різенарізання
- 5 ступенів швидкості обертання шпинделя (200-2350 об/хв)
- Конус шпинделя МК-2 (MT-2)

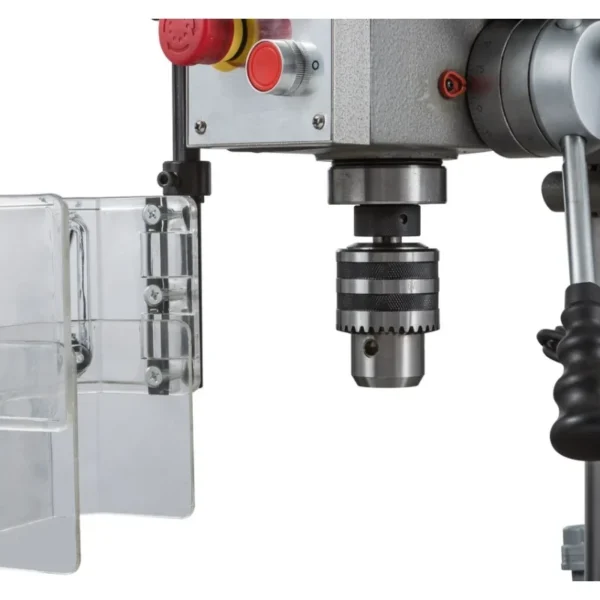

- Свердлильний патрон B16, 1-16 мм (під ключ)
- Хід шпинделя 98 мм
- Реверс шпинделя для безпечного нарізування різі
- Масивна чавунна станина для зниження вібрацій
- Робочий стіл із Т-подібними пазами (12 мм)

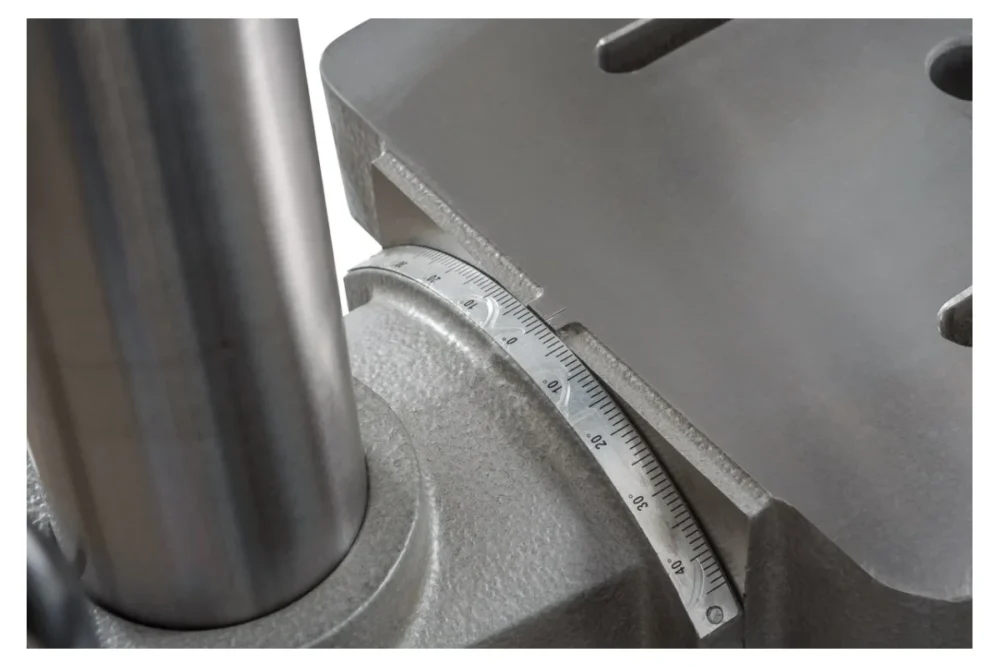

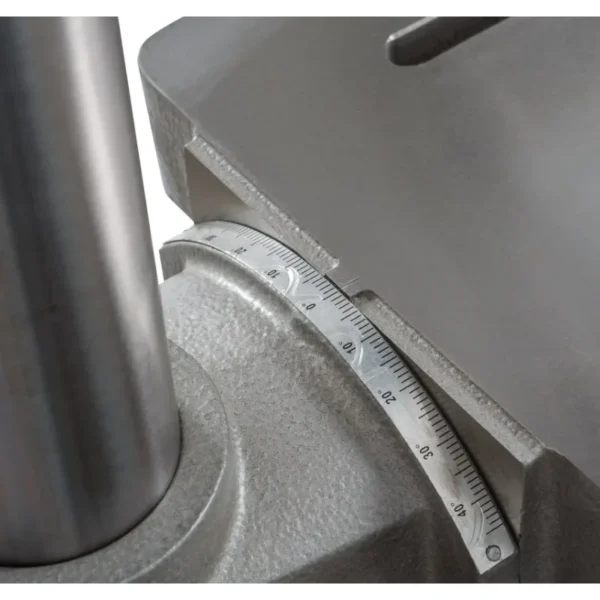

- Нахил робочого столу ±45°
- Поворот столу та голови навколо колони на 360°
- Максимальна відстань шпиндель-стіл — 255 мм
- Відстань шпиндель-основи — 500 мм
- Діаметр колони 70 мм
- Допустиме навантаження на стіл — до 60 кг

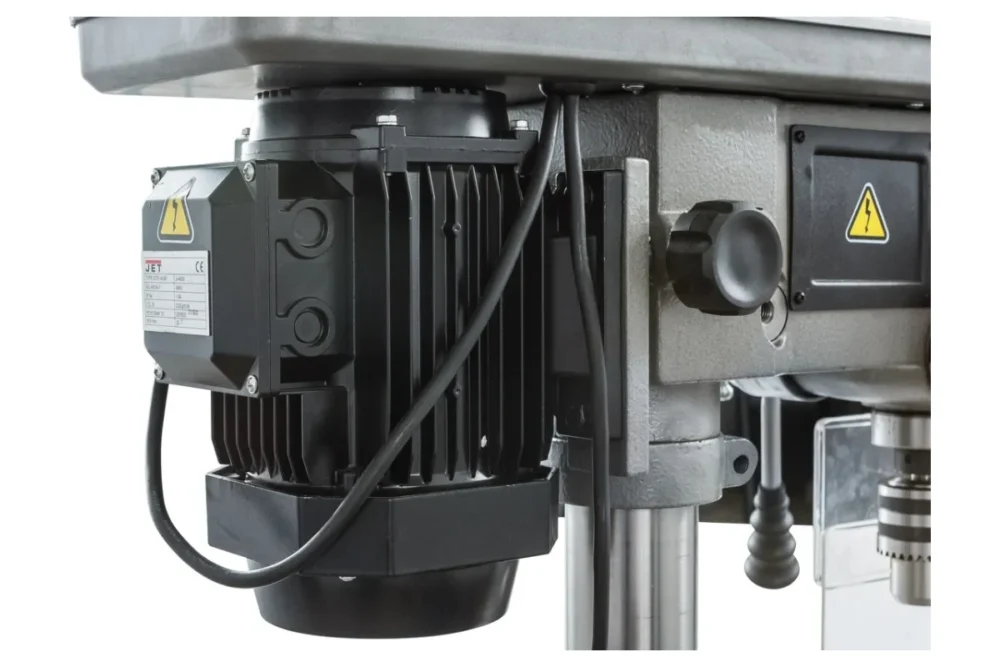

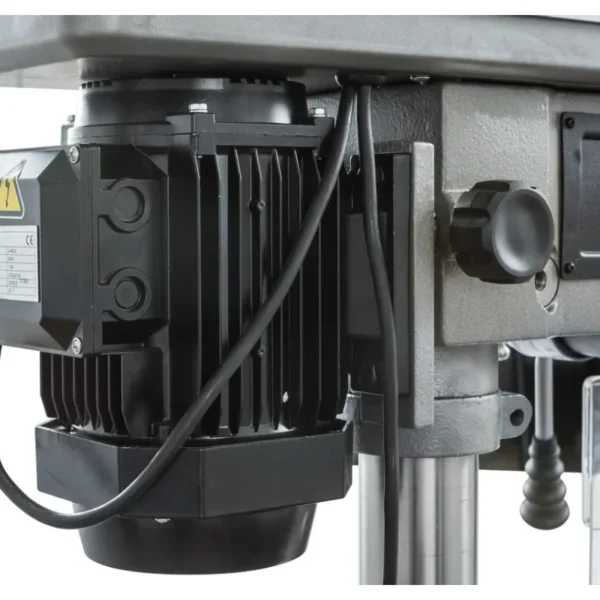

- Асинхронний двигун 500 Вт
- Живлення 400 В (3 фази)

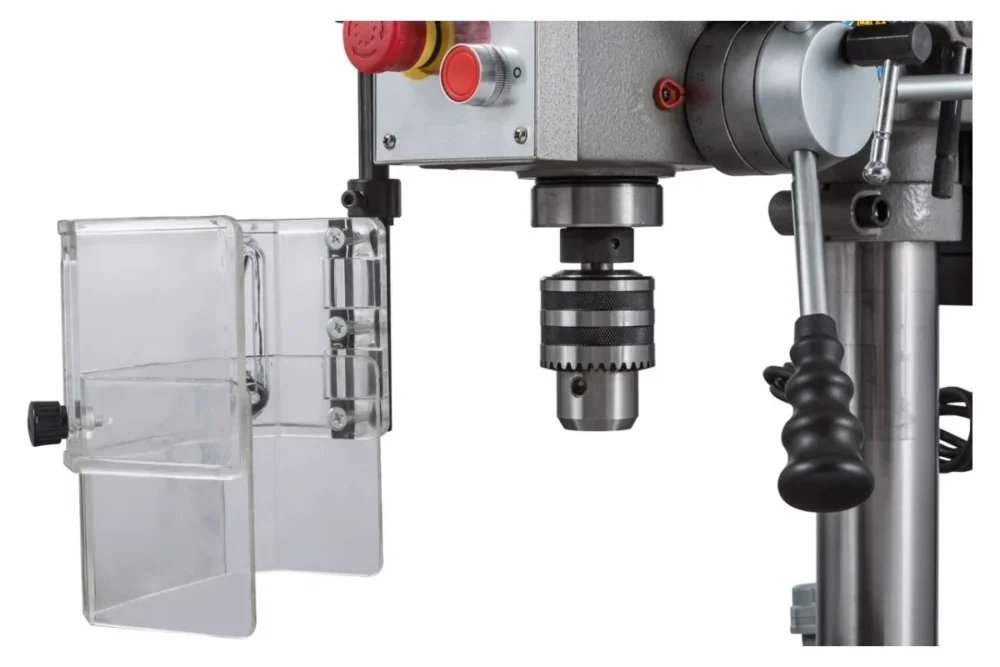

- Захисний екран шпинделя
- Промислове вироблення для інтенсивної експлуатації
Технічні характеристики:
| Максимальний діаметр свердління сталь, мм | 16 |
| Максимальний діаметр свердління чавун, мм | 18 |
| Макс. діаметр різі сталь | М12 |
| Частота обертання шпинделя, об/хв | 200 – 2350 |
| Кількість швидкостей шпинделя | 5 |
| Тип приводу | Ремінної |
| Конус шпинделя | МК-2 |
| Відстань шпиндель-стіл, мм | 255 |
| Відстань шпиндель-основи, мм | 500 |
| Виліт шпинделя, мм | 203 |
| Хід пінолі шпинделя, мм | 98 |
| Діаметр стійки, мм | 70 |
| Розмір столу, мм | 246×278 |
| Розмір Т-подібного паза столу, мм | 13,5 |
| Кількість Т-подібних пазів столу, шт. | 2 |
| Розмір основи, мм | 340×520 |
| Споживана потужність, кВт (S6 40%) | 0,75 |
| Напруга, В | 400 |
| Потужність двигуна, кВт | 0,5 |
| Пристрій подавання СКЛАД | немає |
| Автоподача | немає |
| Автореверс | є |
| Робоча зона основи, мм | 258×275 |
| Маса, кг | 91 |
Гарантія 12 місяців
