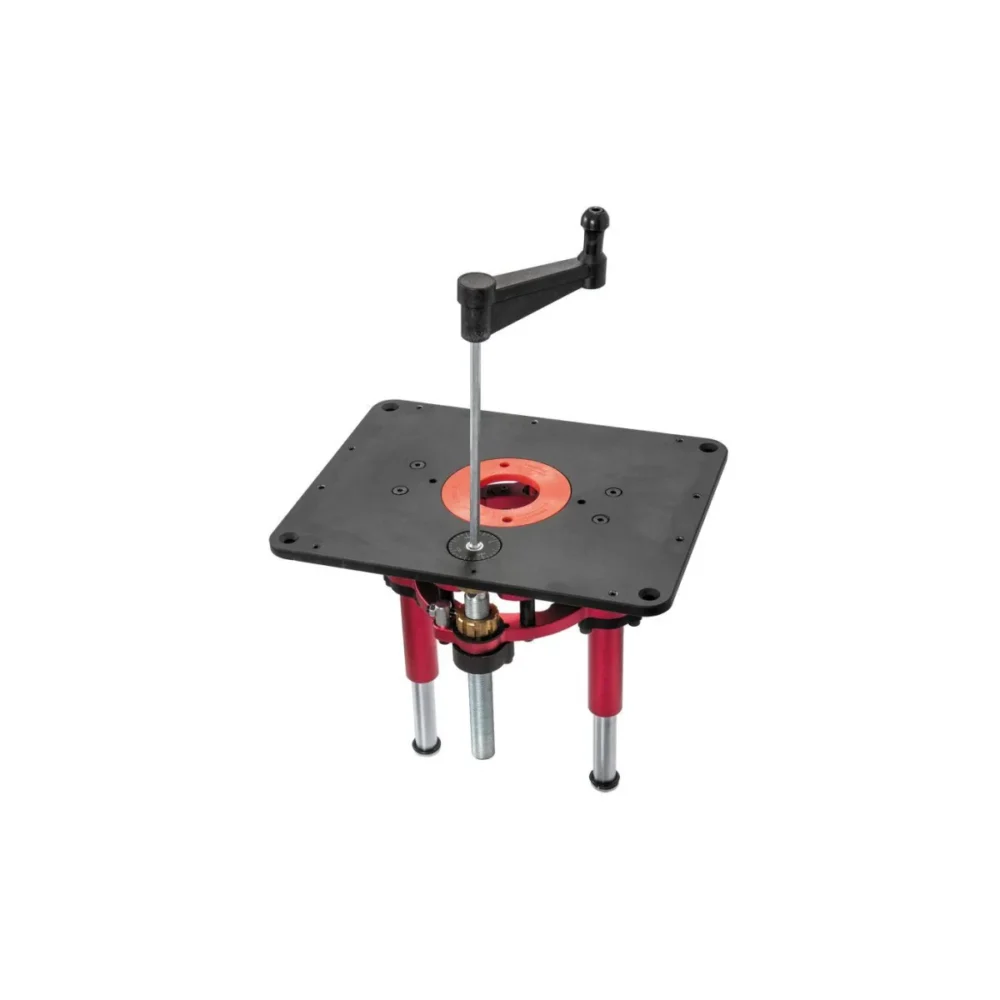

Фрезерний ліфт Jet JRML професійний фрезерний ліфт (монтажна пластина з підйомним механізмом) для встановлення фрезерного двигуна у фрезерний стіл з можливістю точного регулювання висоти фрези відносно поверхні робочого столу обертом рукоятки. Незамінний аксесуар для всіх власників фрезерного двигуна JET JRM-1 та інших аналогічних модулів з циліндричним корпусом діаметром 98–107 мм, які створюють власну професійну фрезерну робочу станцію і потребують точності регулювання, недосяжної при простому встановленні модуля у затиск без ліфтового механізму.
Принципова концепція фрезерного ліфта — критично важлива для розуміння при виборі. Без ліфта (просте встановлення фрезерного двигуна у затиск стола) регулювання висоти фрези над поверхнею стола виконується переміщенням всього модуля у вертикальній площині: послаблюється затискний хомут, оператор руками піднімає або опускає двигун, фіксує його на потрібній висоті, затягує хомут. Цей метод достатній для побутових задач, але має критичні обмеження: точність налаштування ±1–2 мм (важко зафіксувати руками точно потрібну висоту); кожне регулювання потребує ослаблення/затягування хомута (повільно для серійних робіт); немає шкали для контрольованого повторюваного позиціонування; оператор повинен витрачати руки на утримання двигуна під час фіксації.
Фрезерний ліфт JRMLS-1 кардинально вирішує всі ці проблеми:
- Точність регулювання ±0,1 мм — достатньо для серійного виробництва меблевих фасадів і профільних виробів з повторюваними розмірами
- Регулювання обертом знімної рукоятки — оператор не торкається самого фрезерного двигуна, регулювання виконується зверху столу зручною рукояткою
- Кутова шкала з контрольною розміткою для візуального контролю поточної висоти підйому — оператор бачить, на скільки міліметрів піднята фреза
- Регульований кінцевий упор верхнього положення — встановлюється на потрібній висоті для повторюваних серійних операцій: оператор робить деталь на встановленій висоті, опускає фрезер для зміни заготовки, повертає рукоятку до упору — і висота автоматично відновлюється точно та сама
- Заміна фрези без необхідності залазити під стіл — фрезер піднімається в крайнє верхнє положення обертом рукоятки, цангу можна відкрутити прямо над столом, поміняти фрезу, опустити модуль назад
Конструкція ліфта:
- Монтажна пластина розмірами 298 × 235 × 10 мм — основний робочий елемент. Виготовлена з міцного металу, точно оброблена для рівної робочої поверхні стола без перепадів між пластиною і деревом. Пластина встановлюється у виріз робочого столу (заготовлюється самостійно під розмір 298 × 235 мм або встановлюється у готовий стіл JET JRT-1 із заводським вирізом).
- Дев'ять регулювальних упорів по периметру пластини — використовуються для точного вирівнювання пластини урівень з поверхнею робочого столу. Без цієї функції найменший перепад висоти між пластиною і деревом стола (навіть 0,5 мм) призводить до того, що заготовка «чіпляється» за край при подачі — критичний дефект, який унеможливлює якісну роботу. Дев'ять упорів дозволяють вирівняти пластину по обох осях з ідеальною точністю.
- Знімна вставка-кільце з зовнішнім діаметром 98,3 мм та внутрішнім 50,8 мм — встановлюється в центральний отвір пластини. Призначена для зменшення відкритого простору навколо фрези до мінімально необхідного діаметра. Це критично для безпеки (зменшує ризик потрапляння пальців оператора в зону обертання фрези) та для якості пиловидалення (менший зазор = ефективніше засмоктування стружки в патрубок витяжки під столом).
- Затискний механізм для фрезерного мотора з діаметром затиску 98–107 мм — стандартизований під посадковий діаметр фрезерного двигуна JET JRM-1 (106 мм) та інших аналогічних модулів інших виробників у цьому стандартному діапазоні.
- Підйомний механізм гвинтового типу — забезпечує плавне точне регулювання висоти оборотом рукоятки. Один оборот рукоятки змінює висоту приблизно на 1–2 мм (точне значення залежить від кроку гвинта).
- Знімна рукоятка підйому/опускання — встановлюється у верхнє відкрите положення робочого столу. Знімається після завершення регулювання, щоб не заважати при роботі з фрезером, і встановлюється знов при необхідності зміни висоти.
- Регульований кінцевий упор верхнього положення — фіксує максимальну висоту підйому на встановленому значенні.
- Монтажні кронштейни з тильного боку пластини — для жорсткого кріплення пластини до робочого столу гвинтами.
- Загальна вага 4,8 кг — пластина важка та масивна (як і вимагається для стабільності), але переноситься оператором без проблем при потребі перевстановлення в інший стіл.
Сумісність із фрезерним двигуном JET JRM-1 — головне призначення JRMLS-1. JRM-1 має посадковий діаметр корпусу 106 мм, що ідеально входить у діапазон 98–107 мм затискного механізму ліфта. Сумісність з аналогічними модулями інших виробників — за умови, що циліндричний корпус двигуна знаходиться в діапазоні 98–107 мм.
Установка ліфта в самостійно виготовлений стіл:
- У робочій поверхні стола виконується виріз 298 × 235 мм — точно під розмір пластини. Виріз можна виконати ручним фрезером з шаблоном або електролобзиком.
- На тильному боці стола встановлюються монтажні кронштейни для кріплення пластини.
- Пластина кладеться зверху — заходить у виріз і опирається на кронштейни.
- Виконується вирівнювання пластини обертанням дев'яти регулювальних упорів — пластина повинна стояти ідеально рівно з поверхнею стола без перепадів.
- Закріплюється кріпильними гвинтами через кронштейни.
- Знизу до затискного механізму встановлюється фрезерний двигун — циліндричний корпус заходить у затиск, фіксується рівнем і витягується хомутом.
- Згори встановлюється знімна вставка-кільце для звуження робочого отвору навколо фрези.
Особливості
- Професійний фрезерний ліфт (монтажна пластина з підйомним механізмом)
- Призначений для встановлення фрезерного двигуна у фрезерний стіл
- Точне регулювання висоти фрези над поверхнею стола
- Точність регулювання ±0,1 мм — достатньо для серійного виробництва
- Регулювання обертом знімної рукоятки зверху столу
- Без необхідності залазити під стіл або торкатися двигуна
- Кутова шкала з контрольною розміткою для візуального контролю висоти
- Регульований кінцевий упор верхнього положення
- Повторюваність встановленої висоти для серійних операцій
- Заміна фрези без необхідності залазити під стіл
- Підняття двигуна в крайнє верхнє положення обертом рукоятки
- Монтажна пластина 298 × 235 × 10 мм з міцного металу
- Точна обробка для рівної робочої поверхні
- Дев'ять регулювальних упорів для вирівнювання пластини урівень зі столом
- Усунення перепадів висоти між пластиною і деревом стола
- Знімна вставка-кільце Ø 98,3 / 50,8 мм (зовнішній / внутрішній діаметр)
- Зменшення відкритого простору навколо фрези
- Підвищення безпеки оператора
- Покращення ефективності пиловидалення
- Затискний механізм для фрезерного мотора Ø 98–107 мм
- Сумісність із фрезерним двигуном JET JRM-1 (Ø 106 мм)
- Сумісність із аналогічними модулями інших виробників у діапазоні Ø 98–107 мм
- Підйомний механізм гвинтового типу з плавним точним регулюванням
- Знімна рукоятка підйому/опускання з верхнього боку столу
- Зручність регулювання без зняття рукоятки під час роботи
- Монтажні кронштейни з тильного боку пластини
- Жорстке кріплення до робочого столу гвинтами
- Загальна вага 4,8 кг
- Можливість встановлення в самостійно виготовлений стіл
- Розширення функціональних можливостей фрезерного двигуна
- Перетворення простого фрезерного столу на професійний верстат
- Альтернатива дорогому стаціонарному фрезерному верстату
